РАДАРНЫЙ УРОВНЕМЕР УР203Ех
СЕРТИФИКАТРУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ОПРОСНЫЙ ЛИСТ

УР203Ex – радиоволновый уровнемер.

Самое универсальное средство измерения уровня.

Работает вне зависимости от изменений температуры и давления, в условиях, когда невозможно использование других методов.

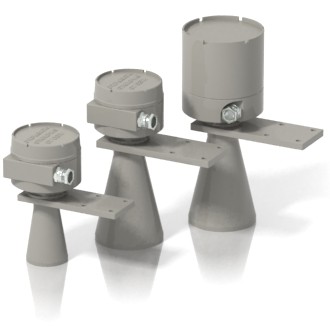

УР203Ех

НАЗНАЧЕНИЕ

Уровнемеры радиоволновые взрывозащищенного исполнения УР 203Ех предназначены для бесконтактного непрерывного измерения уровня жидких, сыпучих и кусковых продуктов, в технологических резервуарах, танках, силосах, бункерах и т.п. стационарных объектах, а также для обмена информацией с другими техническими средствами автоматизированных систем управления (АСУ).


ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО

Принцип действия уровнемера основан на измерении разницы частот радиосигнала излученного радаром и отраженного от поверхности контролируемой среды. В результате обработки сигнала формируются цифровой (кодовый) и токовый выходные сигналы, пропорциональные текущему значению измеряемого уровня.

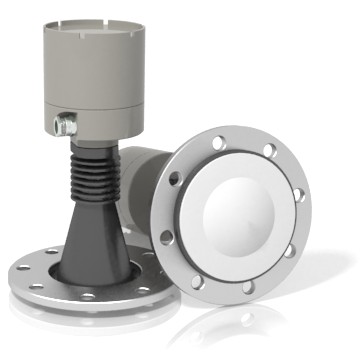

УР203Ех

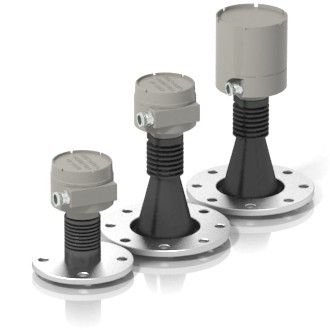

УР203Ех

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Бесконтактное измерение в любых условиях процесса.
  • Высокая надежность и стабильность измерений в широком диапазоне температур, в присутствии агрессивных сред, пыли, испарений и конденсата.
  • Компактность, простота установки и эксплуатации
  • Встроенная автоматическая диагностика.
  • Круговая поляризация. Возможность установки вблизи стенки резервуара.
  • Возможность демонтажа измерительной части прибора без разгерметизации емкости.
  • Привязка частоты излученного сигнала к частоте эталона.
  • Настройка и калибровка может осуществляться дистанционно через интерфейс цифровой коммуникации.

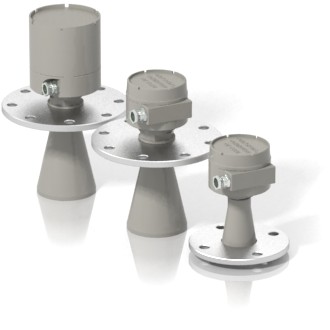

УР203Ех
УР203Ех
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Диапазон измерения0,5 — 30м
Параметры контролируемой среды:
давлениедо 1,6 МПа
температура-40...+150°С
Напряжение питания постоянного или переменного тока24 ± 2,4 В
Потребляемая мощность, В·А, не более5
Выходные сигналы
цифровой по стандарту RS 485 (протокол Modbus)
токовый4 —20 мА
сопротивление нагрузки, не более0,5 кОм
Длина кабельной линии связи для передачи выходных сигналовдо 1000 м
Пределы допускаемой основной погрешности±1 см
Параметры окружающего воздуха при эксплуатации:
температура от -40 до +50 °С
относительная влажностьдо 95% (при 35 °С)
Степень защиты от пыли и воды, обеспечиваемая оболочкой IP66
Взрывозащита:
видвзрывонепроницаемая оболочка
маркировка 1ЕхdIIВT3
Показатели надежности
наработка на отказ, не менее 105 ч
средний срок службы14 лет
